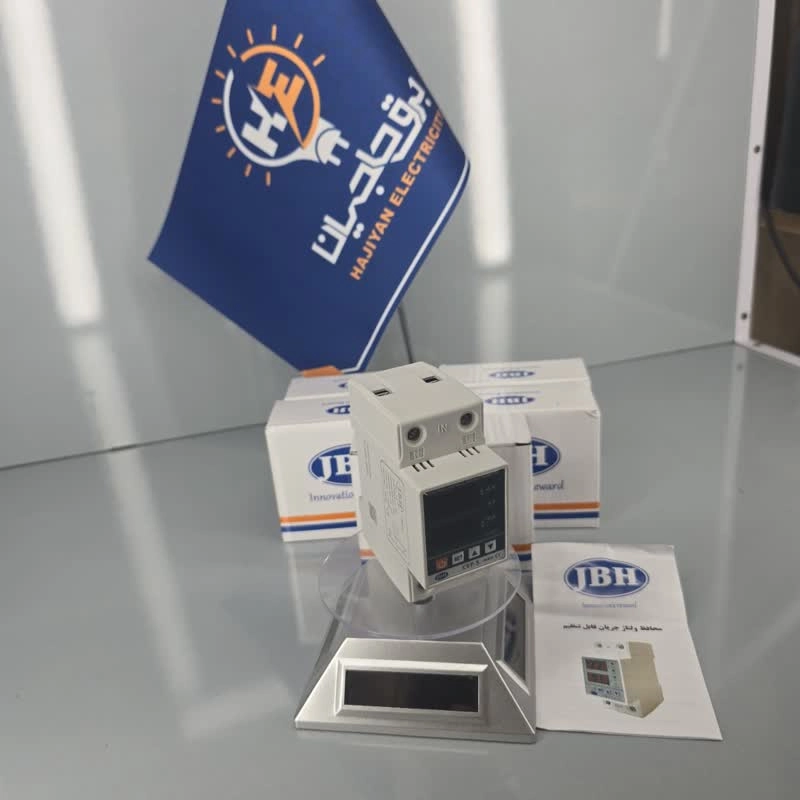

محافظ پا کنتوری ولتاژ و جریان تک فاز جی بی اچ JBH

معرفی

محافظ ولتاژ - جریان تک فاز مرکزی با رله قدرتمند 36 آمپری و قابلیت تنظیم پارامترهای ولتاژی ؛ جریانی و زمانی یکی از بهترین گزینه های محافظت تجهیزات برقی شما در مقابل نوسانات ولتاژ و جریان میباشد. این محصول یک آمپر ولت قابل تنظیم و تک فاز است که هم زمان، 4 محصول را، یعنی محافظ ولتاژ جریان، رله کنترل بار، CT و نمایشگر ولتاژ جریان را در خود جای داده است

نحـوه کـارکـرد

در صورت تجاوز مقادیر اندازه گیری شده ولتاژ و جریان از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل مینماید.

موارد کاربرد:

-1 خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار

-2 صنعتی : ماشین آالت صنعتی - موتورهای الکتریکی - تابلو برق - کمپرسور - CNC و لیزر - ماینرها )مصارف تکفاز(

-3 کشاورزی : انواع پمپهای کفکش و آبیاری )مصارف تکفاز(

نکـات نصــب :

-1 توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود

-2 توصیه میشود قبل از محافظ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.

-3 مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.

-4 جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد

-5 از محکم بودن اتصاالت اطمینان حاصل کنید زیرا شل بودن اتصاالت باعث ایجاد گرما و حریق میگردد.

-6 توصیه میشود به صورت ساالنه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.
